지하 케이블 설치 도구란 무엇이며 프로젝트 효율성을 어떻게 향상합니까?

추상적인

도시가 보다 안전하고, 신뢰성이 높으며, 시각적으로 깨끗한 인프라를 추구함에 따라 지하 전력 및 통신 네트워크가 급속히 확장되고 있습니다. 이러한 변화의 중심에는지하 케이블 설치 도구이는 건설 속도뿐만 아니라 안전성, 케이블 수명 및 장기적인 시스템 성능을 결정합니다. 이 기사에서는 지하 케이블 당김 도구, 케이블 부설 장비, 덕트 로더 시스템, 윈치, 롤러 및 장력 모니터링 장치와 같은 키워드 확장 변형을 포함하여 지하 케이블 설치 도구의 전체 에코시스템을 살펴봅니다. 업계 관행과 엔지니어링 논리를 바탕으로 이러한 도구의 작동 방식, 적용 위치, 최신 EEAT 표준에 따라 책임감 있게 선택하는 방법을 설명합니다. 토론은 제조 전문가의 정보를 바탕으로 이루어졌습니다.닝보 링카이 전력설비 유한회사홍보성 주장보다는 실용적인 가치에 중점을 두고 있습니다.

목차

• 지하 케이블 설치 도구 이해
• 지하 설치에 특수 장비가 필요한 이유
• 확장된 키워드 및 도구 범주 설명
• 지하 케이블 설치 도구의 핵심 유형
• 이러한 도구가 안전성과 케이블 무결성을 향상시키는 방법
• 다양한 프로젝트 시나리오에 대한 선택 기준
• 일반 설치 도구 비교표
• 산업 응용 분야 및 사용 사례
• 도구 제조 및 사용 시 EEAT 고려사항
• 자주 묻는 질문
• 결론 및 다음 단계

지하 케이블 설치 도구 이해

지하 케이블 설치 도구는 지상 아래에 설치된 전기 또는 통신 케이블을 안내하고, 당기고, 보호하고, 장력을 가하도록 설계된 특수 기계 및 유압 장치 그룹을 말합니다. 오버헤드 스트링 도구와 달리 지하 시스템은 덕트, 도관, 트렌치 및 터널과 같은 제한된 환경에서 작동합니다.

이러한 도구는 마찰, 굽힘 반경, 인장 응력 및 정렬 정확도를 관리하도록 설계되었습니다. 부적절한 툴링은 케이블 외피 손상, 절연 실패 또는 조기 노후화를 초래할 수 있으므로 툴 선택은 물류적 사후 고려가 아닌 중요한 엔지니어링 결정이 됩니다.

지하 설치에 특수 장비가 필요한 이유

지하에 케이블을 설치하면 머리 위 시스템에는 없는 문제가 발생합니다. 여기에는 보이지 않는 라우팅 경로, 더 높은 마찰 계수, 제한된 액세스 포인트, 더 엄격한 안전 요구 사항이 포함됩니다. 지하 케이블 설치 도구는 이러한 문제를 해결하기 위해 특별히 설계되었습니다.

• 설치가 시작되면 가시성 감소 및 수정 옵션 제한
• 덕트 마찰 및 굴곡으로 인한 기계적 응력 증가
• 열 및 습기 관련 케이블 손상 위험 증가
• 도시 안전 및 환경 규제 강화

확장된 키워드 및 도구 범주 설명

지하 케이블 설치 도구의 범위를 완전히 이해하려면 업계에서 일반적으로 사용되는 용어를 확장하는 것이 유용합니다. 이러한 변형은 완전히 별개의 제품이 아닌 기능을 설명하는 경우가 많습니다.

• 지하 케이블 당기는 도구
• 지하 시스템용 케이블 부설 장비
• 케이블 윈치 및 당김 기계
• 덕트 로더 및 도관 로딩 시스템
• 트렌치 및 덕트 입구용 케이블 롤러
• 장력 제어 및 모니터링 장치

지하 케이블 설치 도구의 핵심 유형

• 케이블 윈치– 장거리 설치를 위해 제어된 견인력 제공
• 덕트 로더스– 케이블을 당기기 전에 도관을 통해 파일럿 라인을 안내하는 데 사용됩니다.

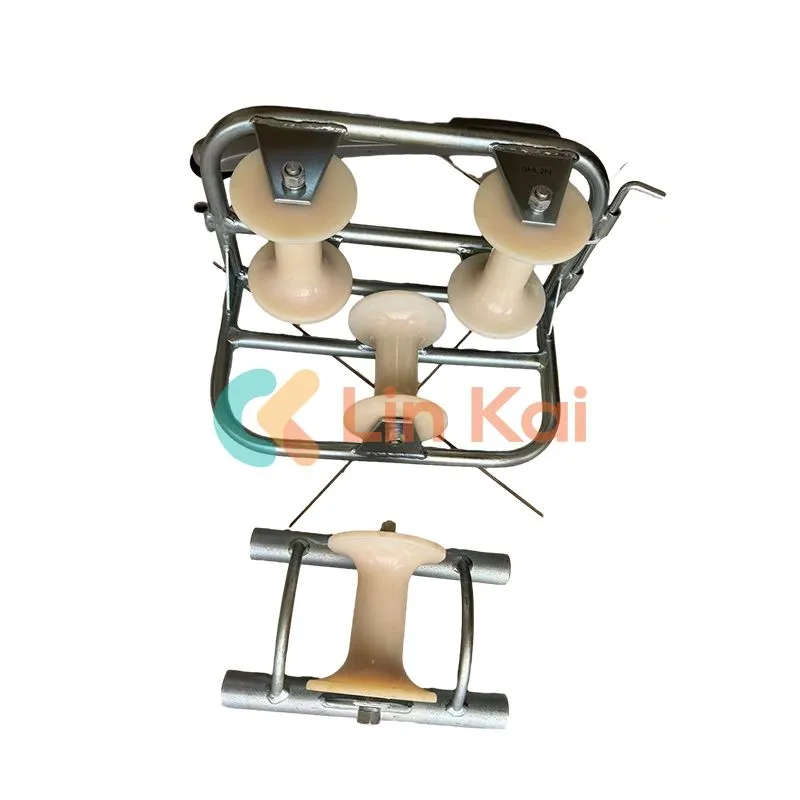

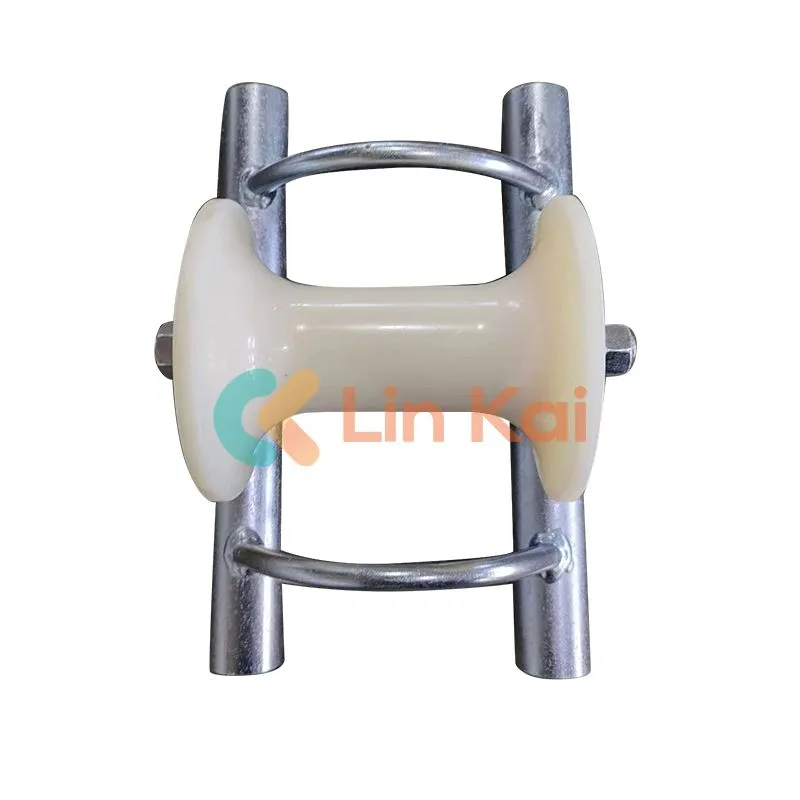

• 케이블 롤러– 입구 및 출구 지점에서 마찰을 줄이고 케이블 외피를 보호합니다.
• 당기는 그립– 당기는 동안 케이블을 고르게 고정합니다.
• 장력 측정기– 케이블 제한을 초과하지 않도록 당기는 힘을 모니터링합니다.

이러한 도구가 안전성과 케이블 무결성을 향상시키는 방법

• 수동 핸들링 감소로 부상 위험 감소
• 제어된 장력으로 도체가 늘어나는 것을 방지합니다.
• 최적화된 굽힘 반경으로 단열층 보호
• 마찰 감소로 당기는 동안 열 축적이 최소화됩니다.

다양한 프로젝트 시나리오에 대한 선택 기준

• 케이블 직경 및 무게
• 경로 길이 및 굴곡 수
• 덕트 재질 및 내부 표면 상태
• 도시 대 농촌 설치 제약

일반 설치 도구 비교표

산업 응용 분야 및 사용 사례

• 도시 배전망
• 재생 가능 에너지 그리드 연결
• 산업플랜트 인프라
• 통신 및 광섬유 시스템

도구 제조 및 사용 시 EEAT 고려사항

EEAT 관점에서 지하 케이블 설치 도구는 검증 가능한 전문 지식, 투명한 제조 프로세스 및 입증된 현장 성능을 통해 지원되어야 합니다. 다음과 같은 제조업체닝보 링카이 전력설비 유한회사제품 설계를 국제 설치 표준 및 실제 엔지니어링 요구 사항에 맞게 조정합니다.

자주 묻는 질문

지하 케이블의 올바른 당기는 힘을 결정하는 것은 무엇입니까?

당기는 힘은 케이블 무게, 덕트 길이, 마찰 계수, 굴곡 수 및 반경에 따라 결정됩니다. 실제로 설치자는 다음을 사용합니다. 장력 모니터링과 경로 계산을 통해 케이블 제조업체의 허용 한도 내에서 당기는 부하를 유지합니다.

캡스턴 윈치와 드럼 윈치 중에서 어떻게 선택합니까?

캡스턴 윈치는 좋은 제어력으로 지속적인 당기기와 로프 루프를 사용하여 긴 당김을 관리할 수 있는 능력이 필요할 때 종종 선호됩니다. 시스템. 드럼 윈치는 드럼 자체에 당김 라인을 저장하려는 경우 일반적으로 사용됩니다. 귀하의 결정은 사이트 레이아웃, 당기기 길이, 라인 관리 요구 사항 및 긴장 조절 계획 방법.

정말 덕트 로더가 필요한가요, 아니면 그냥 도관을 통해 낚싯줄을 낚을 수 있나요?

짧고 깨끗하며 직선형 도관의 경우 수동 라인 낚시가 작동할 수 있습니다. 그러나 덕트 로더(도관 로딩 시스템)는 더 오랜 기간 동안 훨씬 더 안정적입니다. 런, 오래된 덕트 또는 여러 굴곡이 있는 경로. 시행착오를 줄이고 노동 시간을 단축하며 즉석에서 잡아당겨서 발생하는 손상을 방지하는 데 도움이 됩니다.

케이블 당김 그립, 메쉬 양말, 회전 커넥터의 차이점은 무엇입니까?

당기는 그립(메시 양말)은 케이블 재킷의 더 긴 부분에 하중을 분산시켜 국부적인 응력을 줄입니다. 회전 커넥터는 줄을 당기고 그립을 사용하여 비틀림을 줄입니다. 이는 굽은 부분을 당기거나 로프가 회전할 수 있을 때 중요합니다. 함께 사용하면 보호할 수 있습니다. 케이블 무결성과 설치 품질 모두.

케이블 롤러는 덕트 진입점에서 케이블 손상을 어떻게 방지할 수 있습니까?

케이블이 여유 공간에서 제한된 덕트로 전환되기 때문에 진입점은 위험도가 높은 영역입니다. 롤러가 케이블을 부드럽게 안내하고 재킷을 줄입니다. 마모 및 더 안전한 굽힘 반경을 유지합니다. 이는 무거운 MV/HV 케이블의 경우 또는 경로가 진입 후 즉시 회전할 때 특히 중요합니다.

윤활유는 언제 사용해야 하며, 어떤 종류가 적합한가요?

윤활제는 일반적으로 마찰이 높을 것으로 예상되는 경우(예: 긴 덕트 연결, 다중 굴곡, 거친 도관 내부 또는 더 큰 케이블 직경) 사용됩니다. 케이블 재킷 재질 및 현지 환경 요구 사항과 호환되는 케이블 승인 당김 윤활제를 사용하십시오. "일반" 윤활유를 사용하지 마십시오. 재킷의 품질이 저하되거나 잔여물이 남을 수 있습니다.

당기기가 시작되기 전에 마찰과 장력을 어떻게 추정합니까?

당김 전 평가에는 일반적으로 경로 매핑, 굽힘 계산, 도관 검사 및 장력 추정 방법(종종 케이블 무게를 기준으로 함)이 포함됩니다. 마찰 가정 및 굽힘 승수). 위험도가 높은 당김의 경우 팀은 이러한 추정치를 설치 중 실시간 장력 측정과 결합할 수 있습니다. 가정을 검증하고 과부하를 방지합니다.

설치 중 최소 굽힘 반경을 유지하는 데 도움이 되는 도구는 무엇입니까?

적절한 롤러 선택, 방향 변화가 발생하는 코너 롤러, 갑작스러운 당김을 방지하는 제어된 당김 방법을 통해 굽힘 반경을 보호합니다. 바보. 민감한 케이블의 경우 설치자는 반경 가이드를 추가하거나 더 큰 반경을 유지하도록 설계된 도르래를 사용하여 내부 도체 및 절연 손상.

케이블을 당기기 전에 덕트가 깨끗한지 어떻게 알 수 있나요?

일반적인 단계에는 덕트 설치, 맨드릴 당기기(내부 여유 공간 확인), 테스트 풀 라인 사용 등이 포함됩니다. 어려운 환경에서 팀은 다음을 수행할 수 있습니다. 도관 카메라와 같은 덕트 검사 도구를 사용하십시오. 덕트 상태를 조기에 확인하는 것은 중간 당김 중단 및 케이블 손상을 방지하는 가장 간단한 방법 중 하나입니다.

"파일럿 라인"이란 무엇이며 왜 중요한가요?

파일럿 라인은 더 강한 당김 로프와 궁극적으로 케이블 자체의 경로를 설정하기 위해 덕트를 통해 배치되는 초기 경량 라인입니다. 잘 정돈된 파일럿 라인은 설치 불확실성을 줄이고 단계적 풀업 강도를 허용하며 최종 케이블 당김을 제어하고 예측 가능하게 유지하는 데 도움이 됩니다.

당기는 동안 케이블이 꼬이거나 "코르크 따개"가 되는 위험을 줄이려면 어떻게 해야 합니까?

회전 커넥터를 사용하고, 당김 로프 정렬을 유지하고, 지불금을 올바르게 관리하고, 로프 회전을 방지함으로써 비틀림 위험이 줄어듭니다. 제어된 당김 속도도 중요하다. 비틀림을 무시하면 내부 응력 및 잠재적인 장기 성능 문제가 발생할 수 있습니다.

장거리 당김에 가장 중요한 지하 케이블 설치 도구는 무엇입니까?

장거리 작업의 경우 핵심 시스템에는 일반적으로 적절한 크기의 윈치, 보정된 장력 모니터링, 고품질 당김 로프, 올바른 그립 및 회전 장치가 포함됩니다. 롤러 및 윤활유와 같은 마찰 관리 도구. 또한 많은 프로젝트에서는 경로 계획 관행과 단계적 끌어오기를 통해 부하를 안전한 한도 내로 유지하는 이점을 누리고 있습니다.

평판이 좋은 도구 공급업체는 어떤 문서를 제공해야 합니까?

명확한 사양(정격 부하, 재료, 치수), 작동 지침, 유지 관리 지침 및 품질 보증 정보를 찾으십시오. 다음과 같은 제조업체닝보 링카이 전력설비 유한회사일반적으로 계약업체가 장비를 책임감 있게 선택하고 사용하는 데 도움이 되는 기술 문서가 포함된 지원 도구, 이는 투명성과 전문성에 대한 EEAT의 기대와 잘 부합합니다.

서비스 수명을 연장하기 위해 지하 케이블 설치 도구를 어떻게 유지 관리합니까?

기본 유지 관리에는 사용 후 청소(특히 윤활제 잔여물), 롤러 회전이 원활한지 확인, 그립의 부러진 가닥 검사, 윈치 확인이 포함됩니다. 부식 방지를 위해 부품 및 제동 시스템, 도구를 건조한 상태로 보관하십시오. 정기 검사는 또한 고부하 작업의 실패 위험을 줄여줍니다.

당기는 로프와 그립을 안전하게 재사용할 수 있나요?

종종 그렇습니다. 그러나 검사 후에만 가능합니다. 로프에 마모, 편평한 부분, 오염 또는 끊어진 섬유가 있는지 점검해야 합니다. 그립은 손상 여부를 검사해야 하며 장착 정확도. 재사용 정책은 특히 더 무겁거나 더 높은 전압의 케이블을 당길 때 제조업체 지침과 작업 현장 안전 프로토콜을 따라야 합니다.

결론 및 다음 단계

지하 케이블 설치 도구는 효율성, 안전성 및 장기적인 신뢰성에 영향을 미치는 현대 인프라 프로젝트에 필수적입니다. 올바른 도구와 파트너를 선택하면 운영 위험이 크게 줄어듭니다.

지하 케이블 프로젝트용 장비를 평가 중이거나 맞춤형 기술 지도가 필요한 경우,저희에게 연락주세요실제 설치 조건에 맞게 설계된 솔루션을 논의합니다.
