전기 케이블 당기는 도구는 어떻게 케이블을 손상시키지 않고 설치 시간을 단축할 수 있습니까?

개요와 독자의 약속

당신이 떠날 것

• 도구 범주와 각 범주가 실제로 현장에서 수정하는 내용을 담은 일반 영어 지도입니다.
• 내부 구매 체크리스트에 복사할 수 있는 의사결정 테이블입니다.
• 마찰과 재작업을 줄이는 반복 가능한 워크플로(풀 전 → 풀 → 풀 후)입니다.
• "최저 가격" 이상의 공급업체 비교를 위한 구매자 중심 메모입니다.

케이블 당김 시 가장 일반적인 문제점

서류상으로 케이블을 당기는 것은 "그냥 견인"입니다. 실제로는 경로 형상, 표면 상태, 케이블 무게, 윤활 등 시스템 문제입니다. 장력 제어 및 핸들링 규율이 모두 함께 쌓입니다. 다음은 소형 덕트 풀과 대형 트렌치 설치 모두에서 나타나는 문제점입니다.

1) 당김을 지연시키는 마찰 스파이크

마찰은 균일하지 않습니다. 굴곡, 오프셋, 덕트 전환 및 거친 진입점에서 스파이크가 발생합니다. 스파이크를 관리하지 않으면 다음과 같은 결과가 발생합니다. 정지, 접점 과열 또는 안전 장력을 초과하는 "영웅 끌어당김"이 발생합니다.

2) 케이블 재킷의 긁힘 및 절연 손상

손상은 덕트 입구의 날카로운 모서리, 거친 도랑 바닥을 가로지르는 끌림, 너무 멀리 배치된 롤러 등의 기본 사항에서 발생하는 경우가 많습니다. 크기가 맞지 않고 올바르게 정렬되지 않은 헤드를 당기는 행위.

3) 모서리 및 맨홀의 굴곡반경 위반

승무원이 "천천히 진행했다"고 생각하더라도 잘못된 코너 설정으로 인해 급회전이 발생할 수 있습니다. 이로 인해 케이블 수명이 단축되고 향후 오류가 발생할 수 있습니다.

4) 통제할 수 없는 장력과 뒤틀림

비틀림은 도체에 압력을 가하고 다운스트림 취급 문제를 일으킬 수 있습니다. 장력 제어가 제대로 이루어지지 않으면 승무원과 장비에 대한 위험도 높아집니다. 여기서 올바른 당김 라인, 회전 및 장력 접근 방식이 중요합니다.

5) 시행착오 툴링으로 인한 생산성 손실

승무원이 "대체로 적합한 것"을 가지고 도착하면 즉흥적으로 작업하는 데 시간을 할애할 것입니다. 종종 오늘은 괜찮아 보이는 결과를 얻었지만 나중에는 실패했습니다. 계획된 도구 세트는 일반적으로 단일 재풀보다 저렴합니다.

이러한 문제점을 해결하는 도구 그룹

강력한 툴킷은 세 가지 작업을 다룹니다.가이드(경로 및 굴곡 제어),당기다(안전하게 견인력을 제공), 그리고보호하다(마모, 찌그러짐, 비틀림 방지) 아래는 핵심입니다전기 케이블 당기는 도구그룹과 실제 문제에 어떻게 매핑되는지 알아보세요.

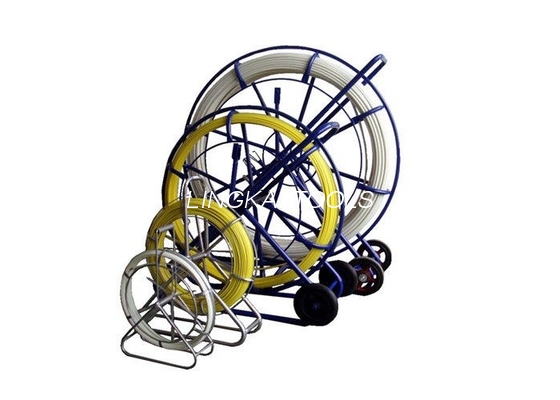

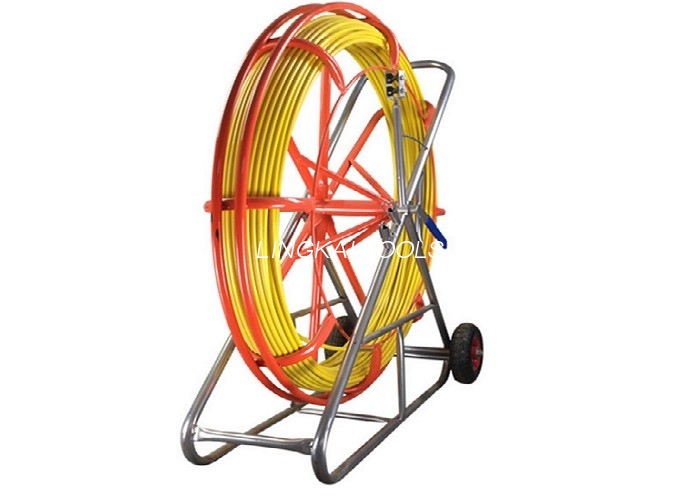

A) 덕트 로더 및 어류 시스템

• 그들이 하는 일:케이블을 손상시키지 않고 로프/라인을 당길 수 있도록 도관/덕트를 통해 파일럿 경로를 설정합니다.
• 수정 사항:"어떻게 회선을 통과시킬 수 있나요?"에 시간을 낭비했습니다. 그리고 장기적으로 파일럿 라인의 실패.
• 찾아야 할 것:강성을 위한 올바른 로드 직경, 제어된 지불을 위한 브레이크 시스템, 밀거나 당기는 동안 안정적인 프레임.

B) 직선 롤러 및 트렌치 롤러

• 그들이 하는 일:마찰을 줄이고 재킷을 보호하기 위해 케이블을 지면에서 들어 올려 유도합니다.
• 수정 사항:경로 전체에 걸쳐 손상, 걸림 및 고르지 않은 당기는 힘이 끌립니다.
• 찾아야 할 것:케이블 무게와 경로 조건에 맞는 정격 하중, 베어링 설계 및 롤러 간격.

다) 코너롤러, 맨홀/피트헤드롤러 및 진입보호장치

• 그들이 하는 일:모서리의 굽힘 반경을 제어하고 입구/출구 지점에서 케이블을 보호합니다.
• 수정 사항:굽힘 위반, 가장자리의 재킷 찌그러짐, 모서리의 마찰 스파이크.
• 찾아야 할 것:부드러운 롤러 표면, 안정적인 프레임, 쉬운 고정/위치 지정.

D) 케이블 그립(양말 당기기) 및 헤드 당기기

• 그들이 하는 일:당기는 힘을 케이블(또는 당기는 눈/머리)에 균일하게 전달하여 국부적인 응력을 줄입니다.
• 수정 사항:미끄러짐, 임시 매듭으로 인한 도체 손상 및 안전하지 않은 당김 연결.
• 찾아야 할 것:올바른 그립 범위, 메쉬 품질, 안전한 부착 및 회전 호환성.

E) 스위블, 비틀림 방지 솔루션 및 당김 라인 관리

• 그들이 하는 일:비틀림 전달을 줄이고 당김 시스템을 정렬된 상태로 유지합니다.
• 수정 사항:비틀림, 꼬임, 불안정한 당김.
• 찾아야 할 것:시스템과 일치하는 하중 등급 및 장력 하에서 부드러운 회전.

F) 윈치, 풀러, 캡스턴 및 밀고 당기는 기계

• 그들이 하는 일:특히 더 길거나 무거운 당김의 경우 제어된 견인력을 제공합니다.
• 수정 사항:수동 당김 제한, 일관되지 않은 긴장, 피로로 인한 실수.
• 찾아야 할 것:라인 속도 제어, 제동, 측정/장력 모니터링과의 호환성 및 안전한 앵커링.

사) 조용히 재난을 예방하는 '지원' 도구

• 케이블 드럼 스탠드/릴 취급:드래그, 드럼 "폭주" 및 측면 로딩 문제를 방지합니다.
• 측정 도구:경로 길이를 확인하고 롤러 간격과 스테이징을 계획하는 데 도움이 됩니다.
• 윤활 전략:금속 의미의 "도구"는 아니지만 제어할 수 있는 가장 큰 마찰 감소 장치 중 하나입니다.

빠른 선택 테이블

일치 시 빠른 필터로 사용전기 케이블 당기는 도구직업 조건에. (팁: 확실하지 않은 경우 보호와 마찰 제어에 우선순위를 두십시오. 이 두 가지가 재작업을 가장 많이 줄여줍니다.)

실용적인 케이블 풀 워크플로우

도구 구매는 워크플로가 규율된 경우에만 효과가 있습니다. 다음은 팀 전체에 걸쳐 표준화할 수 있는 현장 친화적인 순서입니다.

1단계: 사전 계획 수립(10~20분으로 시간 절약)

• 경로 조사:굴곡을 세고, 좁은 코너를 식별하고, 진입/출구 지점을 확인하세요.
• 케이블 데이터 확인:외경, 최소 굽힘 반경, 당기는 방법(그립 대 당기는 헤드)을 확인합니다.
• 롤러 계획:롤러 유형과 간격을 결정합니다. 마찰 스파이크가 예상되는 코너/피트헤드 롤러를 추가합니다.
• 파일럿 라인 전략:덕트 로더/물고기 접근 방식을 선택한 다음 필요한 경우 당기는 로프/줄로 업그레이드하세요.
• 보호 계획:가드나 진입 슬리브가 필요한 날카로운 모서리, 거친 트렌치 베이스 또는 전환을 식별합니다.

2단계: 케이블 손상을 방지하는 설정

• 먼저 진입 보호 장치를 설치하십시오.“한 번 당겨서 확인”하지 마십시오. 케이블이 닿기 전에 가장자리를 보호하십시오.
• 의도적으로 롤러를 배치합니다.롤러가 너무 적으면 항력이 증가합니다. 잘못 배치된 롤러가 너무 많으면 걸림 지점이 증가합니다.
• 윈치/풀러에서 직선 정렬을 유지합니다.정렬 불량은 측면 하중과 비틀림을 증가시킵니다.
• 적절한 그립과 연결을 사용하십시오.스트레스를 집중시키는 즉석적인 관계를 피하십시오.

3단계: 장력을 조절하면서 당기기 실행

1. 천천히 시작하세요:속도를 높이기 전에 케이블이 롤러 경로에 "안착"되도록 하십시오.
2. 코너 보기:굴곡과 마찰을 모니터링하기 위해 위험이 높은 각 위치에 승무원을 배치합니다.
3. 의사소통 유지:간단한 정지/천천히/가기 프로토콜은 소음과 압박 속에서도 오해를 방지합니다.
4. 재킷 손상이 보이면 중지하세요.지금 일시 중지하는 것이 나중에 오류를 발생시키는 것보다 저렴합니다.

4단계: 콜백을 줄이는 풀 후 검사

• 육안 검사:모서리, 입구 및 알려진 거친 부분의 재킷 상태를 확인하십시오.
• 라우팅 확인:케이블이 올바르게 장착되어 있고 의도하지 않게 압축되지 않았는지 확인하세요.
• 설정을 문서화합니다.롤러 배치 및 입구 보호 사진은 효과가 있었던 것을 재현하는 데 도움이 됩니다.

재작업을 방지하는 안전 및 품질 관리

가장 안전한 직업은 일반적으로 최고 품질의 직업입니다. 왜냐하면 둘 다 예측 가능성과 통제된 힘에 의존하기 때문입니다. 승무원의 속도를 늦추지 않고 일상적인 작업에 적합한 실용적인 제어 장치는 다음과 같습니다.

컨트롤 1: "가장 약한 링크" 등급 확인

모든 당김 시스템에는 가장 약한 등급의 구성 요소(그립, 회전, 로프, 롤러, 고정 지점)가 있습니다. 해당 구성 요소는 안전 한계를 정의합니다. 명확한 등급을 제공하는 공급업체로부터 구매하면 추측이 줄어듭니다.

컨트롤 2: 코너 규율

모서리는 마찰, 굽힘 반경 및 케이블 보호가 충돌하는 곳입니다. 예산이 부족하다면 먼저 코너 솔루션에 투자하세요. 이는 또한 안정적이고 적절한 등급의 롤러가 신속하게 수익을 회수하는 곳이기도 합니다.

컨트롤 3: 유도 전압 인식(해당되는 경우)

특정 라인 및 스트링 환경에서는 유도 전기가 실제로 위험할 수 있습니다. 특수 접지 블록을 사용할 수 있습니다. 작업 방법에 따라 필요한 경우 운영 계획의 일부로 사용하십시오. 항상 현장 안전 규칙 및 표준을 따르십시오.

구매자를 위한 조달 참고 사항

구매하는 경우전기 케이블 당기는 도구엔지니어링 팀의 경우 다음을 사용하여 옵션을 평가하는 방법은 다음과 같습니다. 카탈로그뿐만 아니라 현장에서 중요한 기준입니다.

위험을 줄이는 정보를 요청하세요.

• 정격 부하 및 적용 범위:"이 제품의 등급은 무엇이며 어디에 사용하면 안 되나요?"
• 소재 및 베어링 세부정보:롤러 재질은 케이블 보호에 영향을 미칩니다. 베어링 설계는 마찰과 수명에 영향을 미칩니다.
• 구성 선택:직선 대 코너 대 피트헤드 설정은 "일률적"이어서는 안 됩니다.
• 예비 부품 가용성:특히 롤러, 프레임 및 이동 어셈블리의 경우.
• 수출 물류용 포장:도구가 현장에 도착하기도 전에 손상을 방지합니다.

도구만이 아닌 '시스템'을 구매하세요

가장 성능이 좋은 설정은 일치하는 키트입니다: 덕트 로더 → 파일럿 라인 → 당김 로프 → 스위블 → 그립 → 롤러(직선 + 코너 + 입구). 공급업체가 귀하의 공통 작업 프로필에 대한 완전한 키트를 지정하는 데 도움을 줄 수 있다면 불일치와 현장 즉석 작업을 줄일 수 있습니다.

전문 제조업체가 적합한 곳

프로젝트에 반복적인 지하 설치, 트렌치 라우팅 또는 라인 건설 관련 케이블 처리가 포함된 경우 함께 작업할 가치가 있습니다. 여러 도구 범주를 포괄하는 제조업체입니다. 시스템 전체에서 호환성과 등급을 관리하기가 더 쉬워지기 때문입니다.

예를 들어,닝보 링카이 전력설비 유한회사 아래에서 다양한 제품을 제공합니다.전기 케이블 당기는 도구덕트 로더(파일럿 라인 생성용), 롤러(마찰 감소용), 및 관련 당김/취급 액세서리 - 여러 소스의 일치하지 않는 부품을 혼합하는 대신 승무원 키트를 표준화하려고 할 때 유용합니다.

FAQ

최종 테이크아웃

최고전기 케이블 당기는 도구단순히 "세게 당기는" 것이 아니라 마찰을 줄이고 케이블 표면을 보호하며 굴곡 반경을 제어하고 승무원이 일관된 장력을 유지하도록 돕습니다. 가장 일반적인 경로를 중심으로 도구 시스템을 표준화하면 지연된 당김, 재킷 손상 및 비용이 많이 드는 재작업이 줄어드는 것을 볼 수 있습니다.
